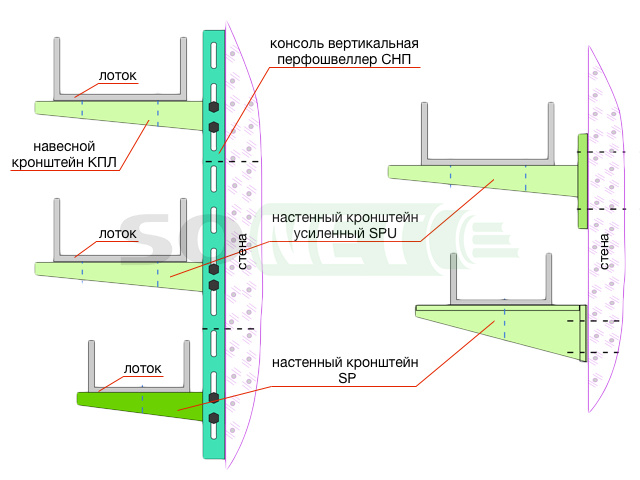

    Настенное крепление лотка

    Потолочные крепления лотка.

    Раздел "потолочные крепления лотка", включает :
    • Напольно-настенный держатель SP-ND. Крепятся к стене или полу.
    • Настенные консоли SP. Крепятся к вертикальным опорам.
    • Настенные консоли SP-LB быстрой фиксации. Крепятся к вертикальным опорам.
    • Настенный кронштейн K-LPZ. Крепятся к вертикальным опорам.
    • Настенный кронштейн SP. Крепятся к вертикальным опорам.
    • Настенный кронштейн усиленный SPU. Крепятся к вертикальным опорам.
    • Данные аксессуары производятся из оцинкованной холоднокатанной стали марки - 08ПС. Используется листовая сталь толщиной 1.5-3мм.


    *Возможно производство аксессуаров для чистых помещений, выполненных из нержавеющей стали AISI304 (или других марок).

    В раздел
    Напольное крепление лотка

    Напольное крепления лотка.

    Раздел "потолочные крепления лотка", включает :
    • консоли вертикальные опорные КВ3, КВ8, КВ9, КВУ(усиленные), ОВ8-150. Крепятся к потолку или полу.
    • навесные кронштейны КПЛ.Крепятся к вертикальным опорам.;
    • планки опорные ПЛ. Крепятся к вертикальным опорам.;
    • планки опорные (омега профиль) СН. Крепятся к полу;
    • Омега-профиль С-образный GD. Крепятся к полу;
    • Омега-профиль С-образный быстрой фиксации GD-B. Крепятся к полу.
    Данные аксессуары производятся из оцинкованной холоднокатанной стали марки - 08ПС. Используется листовая сталь толщиной 1.5-3мм.

    *Возможно производство аксессуаров для чистых помещений, выполненных из нержавеющей стали AISI304 (или других марок).


    В раздел
    Соединители для лотков
    В раздел
    Прижимы для лотка
    В раздел
    Метизы для фиксации лотка
    В раздел
    Заземление для лотка

    Проводник заземляющий универсальный (медный провод с наконечниками)


    При создании кабельных трасс из лотка, требуется обязательное заземление секций лотка и системы крепления кронштейны, консоли ...
    Система заземления состоит из заземляющего провода и заземляющей медной пластины.

    Сечение заземляющего провода 0,5мм.
    В раздел
    Инструменты для лотка
    В раздел
    На рынке с 2015 года
    Калькулятор расчета трассы Инструкция по монтажу

    Настенный кронштейн усиленный L=430 мм

    Код Сонет
    27354
    Артикул
    SPU40
    Производитель
    Эвантер
    Бренд
    Эвантер
    Важная информация
    Сертификат Инструкция по монтажу
    Описание
    Калькулятор аксессуаров

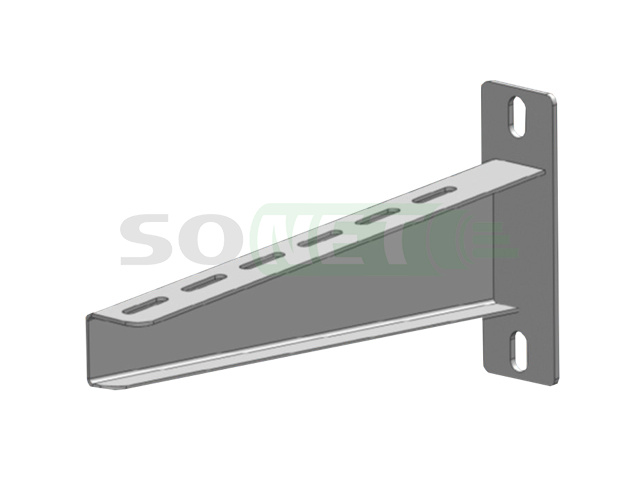

    Настенный кронштейн усиленный SPU40, длиной L=430 мм

    SPU – серия настенных кронштейнов усиленных, длиной до 430мм. Данные кронштейны могут использоваться для настенного монтажа кабельных трасс посредством анкерного болтового соединения. Рекомендованная область применения кабельные трассы шириной до 400 мм. Длина кронштейна должна быть больше ширины лотка на 30-50мм. Материал изготовления: листовая оцинкованная сталь марки 08ПС, толщина стали 3.0 мм. Кронштейны рассчитаны на сверхвысокие нагрузки.
    • *Кронштейн может быть окрашен в любой цвет из палитры RAL.
    • **Кронштейн может быть изготовлен из нержавеющей стали AISI304...

    Ассортимент выпускаемых кронштейнов:

    Артикул Длина. мм  Вес, кг *Нагрузка, кг
    SPU20
    		 230 1.07 *350
    SPU30
    		 330 1.38 *340
    SPU40
    		 430 1.75 *330
    SPU50
    		 530 2.12 *310
    SPU60
    		 630 2.52 *300






    *Нагрузка, величина ориентировочная: зависит от распределения прилагаемых весовых усилий (равномерная, не равномерная, край опоры, разрыв..).


    Калькулятор аксессуаров
    Добавить в спецификацию
    Модельный ряд
    Артикул
    Наименование
    SP15
    Настенный кронштейн L=150мм
    SPU20
    Настенный кронштейн усиленный L=230 мм
    SPU30
    Настенный кронштейн усиленный L=330 мм
    SPU40
    Настенный кронштейн усиленный L=430 мм
    SPU50
    Настенный кронштейн усиленный L=530 мм
    SPU60
    Настенный кронштейн усиленный L=630 мм
    SP10
    Настенный кронштейн L=100мм
    SP20
    Настенный кронштейн L=200мм
    SP30
    Настенный кронштейн L=300мм
    SP40
    Настенный кронштейн L=400мм
    SP50
    Настенный кронштейн L=500мм
    K-LPZ-100
    Настенный кронштейн 100
    Обратная связь
    Через данную форму Вы можете задать свои вопросы или сделать заказ.
    Отправить сообщение
    Нажимая на кнопку “Отправить сообщение” Вы соглашаетесь с условиями политики конфиденциальности
