Проволочный лоток

Проволочный (сетчатый) кабельный лоток.

Проволочные кабельные лотки предназначены для размещения кабельной системы и отдельных кабелей. Устанавливаются в производственных помещениях и офисах, в пространстве над фальшпотолками и под фальшполами, а также могут быть установлены на стены в туннелях и коридорах. Проволочные лотки идеально подходят для размещения слаботочной кабельной системы и для размещения силовых кабелей.

Особенности производства проволочного лотка:

  • Материал изготовления проволоки: черный металл сталь 08ПС или нержавеющая сталь AISI304,
  • стальная проволока диаметром 4мм или 5мм (усиленный),
  • скругление острых углов,
  • покрытие: цинкование, окраска в любой цвет из палитры RAL, без покрытия.

Преимущества проволочного лотка при создании кабельных трасс.

  • Хорошая вентиляция кабельной системы.
  • Минимальное количество используемых аксессуаров.
  • Простота монтажа.
  • При необходимости есть возможность закрыть лоток крышкой.
  • Для защиты проволочного лотка от коррозии, после механообработки, на готовый лоток наносится гальванопокрытие (цинк белой пассивации).

    • Стандартные размеры выпускаемого проволочного лотка:

    • 50х35, 50х50; 60х60;
    • 100х35, 100х60, 100х85, 100х105;
    • 150х35, 150х60, 150х85, 150х105;
    • 200х35, 200х60, 200х85, 200х105;
    • 300х35, 300х60, 300х85, 300х105;
    • 400х60, 400х85, 400х105;
    • 500х60, 500х85. 500х105;
    • 600х60, 600х85, 600х100.
    * под заказ выпускаются проволочные лотки практически любых размеров необходимых Вам.
    ***Все секции лотка и элементы крепления должны быть заземлены.

    В раздел
    Неперфорированный лоток

    Наперфорированный металлический лоток замковый LNZ (металлический короб)

    Неперфорированные кабельные лотки LNZ Эвантер ( металлические короба лотки с крышками) предназначены для укладки проводов и кабелей и создания кабельных трасс, любой сложности, защиты кабельных линий. Предназначены в основном для создания слаботочной кабельной системы с рабочими напряжениями до 1000в. При применении металлических коробов кабельная трасса дополнительно защищается от электрических наводок.

    Различные комбинации прямых секций, углов и отводов позволяют проложить кабельную трассу любой конфигурации, даже многоуровневую. Для изменения направления и ответвления трассы имеется широкий выбор фасонных секций, таких как крестообразные и Т-образные ответвители, вертикальные и горизонтальные углы, переходники, переходы между уровнями. Возможно разделение кабелей внутри лотка посредством установки специальных перегородок (глухие и перфорированные разделители).

    Материал изготовления лотка.

    Лотки изготавлены из холоднокатной малоуглеродистой рулонной стали марки 08 ПС (ГОСТ 14918-80) толщиной 0,55-2мм, оцинкованной. Лотки могут быть окрашены в любой цвет из палитры RAL.


    Кабельные лотки могут комплектоваться крышками RLZ замкового типа толщиной 0.7мм или 1мм и перегородками PLP-толщиной 0,7мм.

    Ассортимент стандартно выпускаемых  неперфорированных лотков толщиной 0.7мм или 1мм.

    толщина 0.7мм.
    50х50, 100х50, 150х50, 200х50, 300х50, 400х50
    100х80, 150х80, 200х80, 300х80,
    100х100, 150х100, 200х100, 300х100

    толщина 1мм.
    500х50, 600х50,
    400х80, 500х80, 600х80,
    400х100, 500х100, 600х100,
    150х150, 200х150, 300х150, 400х150, 500х150, 600х150,
    200х200, 300х200, 400х200, 500х220, 600х200,

    *Лотки стандартных размеров фактически всегда находятся на складе и имеют минимальное время отгрузки.
    **Под заказ мы производим лоток любого размера .
    ***Все секции лотка и элементы крепления должны быть заземлены.


    В раздел
    Перфорированный лоток

    Перфорированный металлический лоток замковый LPZ (металлический короб)

    Перфорированные кабельные лотки LPZ Эвантер ( металлические короба с перфорацией) предназначены для укладки проводов и кабелей и создания кабельных трасс, любой сложности, защиты кабельных линий. Предназначены в основном для создания слаботочной кабельной системы с рабочими напряжениями до 1000в. При применении металлических коробов с перфорацией кабельная трасса дополнительно защищается от электрических наводок. Перфорация лотка обеспечивает дополнительную вентиляцию кабельной системы.

    Различные комбинации прямых секций, углов и отводов позволяют проложить кабельную трассу любой конфигурации, даже многоуровневую. Для изменения направления и ответвления трассы имеется широкий выбор фасонных секций, таких как крестообразные и Т-образные ответвители, вертикальные и горизонтальные углы, переходники, переходы между уровнями. Возможно разделение кабелей внутри лотка посредством установки специальных перегородок (глухие и перфорированные разделители).

    Материал изготовления лотка.

    Лотки изготавлены из холоднокатной малоуглеродистой рулонной стали марки 08 ПС (ГОСТ 14918-80) толщиной 0,55-2мм, оцинкованной. Лотки могут быть окрашены в любой цвет из палитры RAL.


    Кабельные лотки могут комплектоваться крышками RLZ замкового типа толщиной 0.7мм или 1мм и перегородками PLP-толщиной 0,7мм.

    Ассортимент стандартно выпускаемых  неперфорированных лотков толщиной 0.7мм или 1мм.

    толщина 0.7мм.
    50х50, 100х50, 150х50, 200х50, 300х50, 400х50
    100х80, 150х80, 200х80, 300х80,
    100х100, 150х100, 200х100, 300х100

    толщина 1мм.
    500х50, 600х50,
    400х80, 500х80, 600х80,
    400х100, 500х100, 600х100,
    150х150, 200х150, 300х150, 400х150, 500х150, 600х150,
    200х200, 300х200, 400х200, 500х220, 600х200,

    *Лотки стандартных размеров фактически всегда находятся на складе и имеют минимальное время отгрузки.
    **Под заказ мы производим лоток любого размера .
    ***Все секции лотка и элементы крепления должны быть заземлены.
    В раздел
    Лестничный лоток

    Лестничный металлический лоток замковый LLP, рольган.

    Кабельные лотки LLP производства Эвантер лестничного типа (рольганы) предназначены для укладки проводов и кабелей и создания кабельных трасс, в пространстве между этажами, между корпусами. Лестничные лотки могут нести большую нагрузку и состоят из вертикальных направляющих и горизонтальных перекладин.
    Вертикальные направляющие как правило представляет собой П образный перфорированный швеллер из оцинкованной холоднокатной малоуглеродистой рулонной стали марки 08 ПС (ГОСТ 14918-80) толщиной 1.2; 1.5; 2.0мм. с помощью выступов легко стыкуются между собой. Ширина основания (высота лотка): 50; 60; 70; 80; 100; 150 мм. Могут оснащаться замковым выступом для крепления крышки.
    Перекладины: изготовляются из оцинкованной холоднокатной малоуглеродистой рулонной стали марки 08 ПС (ГОСТ 14918-80) толщиной 1.2; 1.5; 2.0мм, и могут состоять из:
    • из омега профиля,
    • перфопрофиля,
    • из листового металла (лотка).
    Ширина лотка (длина перекладин): 150, 200, 250, 300, 400, 500, 600, 700, 800, 900, 1000 мм.

    К перекладинам лотка крепится кабель. Все секции лотка и элементы крепления должны быть заземлены.

    Служат для создания слаботочной кабельной системы с рабочими напряжениями до 1000в. Лотки дополнительно защищают кабель от электрических наводок, физических нагрузок, при наличии крышки от пыли. Перфорация лотка обеспечивает дополнительную вентиляцию кабельной системы. Возможно разделение кабелей на пучки внутри лотка - посредством установки специальных перегородок.

    Различные комбинации прямых секций, углов и отводов позволяют проложить кабельную трассу любой конфигурации, даже многоуровневую. Для изменения направления и ответвления трассы имеется широкий выбор фасонных секций, таких как крестообразные и Т-образные ответвители, вертикальные и горизонтальные переходы и переходы между уровнями.
    *Лотки и аксессуары могут быть произведены из нержавеющей стали AISI304.
    **Лотки могут быть окрашены в любой цвет из палитры RAL.
    ***Лотки стандартных размеров фактически всегда находятся на складе и имеют минимальное время отгрузки.
     ****Под заказ мы производим лоток любого размера по вашему ТЗ.

    В раздел
    Миникороб с крышкой

    Миникороб металлический с крышкой.

    Миниканал (миникороб) металлический с крышкой.

    Миниканал металлический замкового типа с крышкой производства Эвантер. Металлические миниканалы замковые и без отгибов предназначены для укладки кабелей внутри помещений и на улице. Миниканал производится из оцинкованной стали 08ПС толщиной 0.7мм. Стандартные размеры мм: 30х30, 45х40, 60х40, 70х40, 80х40. Длина изделия 3 метра.

    *Под заказ возможно производство любых профилей по вашему ТЗ.


    В раздел
    Крышки для лотков

    Крышка для металлических лотков замкового типа.


    Крышки для кабельных лотков RLZзамкового типа применяются на перфорированных, неперфорированных, реже проволочных лотках. Выпускаются крышки без отгибов.
    Выпускаются из листового металла стали 08ПС, или из нержавеющей стали AISI304, толщиной: 0.55, 0.7, 1.0мм.
    Стандартная ширина выпускаемых крышек: 50,100,150, 200, 300, 400, 500, 600мм. Длина секций 3м, (2.0;2,5м).

    *Под заказ возможна поставка аксессуаров по Вашему ТЗ.

    В раздел
    Перегородки для лотка

    Перегородки для кабельных лотков.

    Перегородки и L-профиль к кабельным лоткам PLP производства Эвантер используются для разделения и экранирования кабельных линий в кабельных лотках на несущих конструкциях. Изготавливаются из холоднокатаной малоуглеродистой рулонной стали марки 08 ПС (ГОСТ 14918-80), толщиной 0,55-2мм, оцинкованной (метод Т.Сендзимира).

    Для производства перегородок используется L-профиль перфорированный по основанию. Ширина основания 15мм.
    Толщина металла 0.7мм.
    Стандартная высота перегородок: 30, 50, 70, 80,100мм.
    L-профиль выпускается и "квадратного" сечения - основание и высота одинаковые: 30, 50, 70, 80,100мм.

    *Под заказ возможна поставка аксессуаров по Вашему ТЗ.
    В раздел
    Монтажный профиль, перфошвелера, СТРАТ система

    Монтажный профиль, швелера, Strat профиль.

    П-образный профиль, перфошвеллер:

    П профиль. Выпускаются в перфорированные и глухие. Перфорация бывает по основанию профиля и по боковым сторонам.Профиль Эвантер производится из оцинкованной стали 08ПС толщиной мм 1.0,1.2, 1.5, 2.0, 2.5.
    Стандартные размеры мм: 30х30х2.0, 35х23х2, 40х40х2, 40х30х2.5, 45х30х2.5. Длина изделия 3 метра.

    С-образный профиль, траверса монтажная, Страт профиль:

    С профиль, траверса монтажная SP, SPD. Выпускаются сдвоенные (по основанию) и одиночные. Перфорация по основанию профиля. Профиль Эвантер производится из оцинкованной стали 08ПС толщиной мм 1.2, 1.5, 2.0, 2.5.
    Стандартные размеры мм: 30х20х1.2, 40х38х1.2, 41х21х1.5, 41х41х1.5,41х21х2.0, 41х41х2.0,
    41х21х2.0, 41х52х2.5, 41х62х2.5. Длина изделия 3 метра.
    Загибы на конца профиля увеличивают прочность С-профиля.

    *Под заказ возможна поставка аксессуаров по Вашему ТЗ и из нержавеющей стали AISI304
    В раздел
    Угол горизонтальный

    Угол горизонтальный замковый ЛМЗ-ХхY-0,7

    Угол замковый ЛМЗ с замковым креплением крышки служит для поворота кабельной трассы под углом 45, 90 градусов.
    Изготавливается из оцинкованной листовой стали 08ПС толщиной: 0.7, 1.0мм. Возможно изготовление из нержавеющей стали AISI304.
    В раздел
    Т-секция

    Т-секция кабельного лотка.

    Т-секция кабельного лотка производится из оцинкованной стали марки 08ПС, из нержавеющей стали AISI304 (или подобных); могут быть окрашены в цвета из палитры RAL.
    Толщина металла: 0.7, 1.0, 1.5мм.
    В раздел
    X-секция

    X-секция кабельного лотка (крестовина).

    Крестовина кабельного лотка производится из оцинкованной стали марки 08ПС, из нержавеющей стали AISI304 (или подобных); могут быть окрашены в цвета из палитры RAL.
    Толщина металла: 0.7, 1.0, 1.5мм.
    В раздел
    Угол внешний (спуск)

    Переход по высоте кабельного лотка (спуск).

    Переход по высоте кабельного лотка производится из оцинкованной стали марки 08ПС или из нержавеющей стали AISI304 (или подобных); могут быть окрашены в цвета из палитры RAL.
    Толщина металла: 0.7, 1.0, 1.5мм.
    В раздел
    Угол внутренний (подъем)

    Переход по высоте кабельного лотка (подъем).

    Переход по высоте кабельного лотка производится из оцинкованной стали марки 08ПС или из нержавеющей стали AISI304 (или подобных); могут быть окрашены в цвета из палитры RAL.
    Толщина металла: 0.7, 1.0, 1.5мм.
    В раздел
    Ответвитель

    Ответвитель кабельного лотка.

    Для трасс построенных на листовых кабельных лотков производится большое количество ответвителей:
    • Т-образные ответвители,
    • Х-образные ответвители,
    • Угол внешний (спуск),
    • Угол внутренний (подъем),
    • Переход по высоте,
    • Переход прямой (на разные сечения лотка).
    Ответвители производятся из оцинкованной стали марки 08ПС или из нержавеющей стали AISI304 (или подобных); могут быть окрашены в цвета из палитры RAL.
    Толщина металла: 0.7, 1.0, 1.5мм.


    В раздел
    Переход по высоте

    Переход по высоте кабельного лотка.

    Переходы по высоте производятся из оцинкованной стали марки 08ПС или из нержавеющей стали AISI304 (или подобных); могут быть окрашены в цвета из палитры RAL.
    Толщина металла: 0.7, 1.0, 1.5мм.
    В раздел
    Переход прямой

    Переход прямой кабельного лотка.

    Переход прямой (на разные сечения лотка).

    Переход прямой производится из оцинкованной стали марки 08ПС или из нержавеющей стали AISI304 (или подобных); могут быть окрашены в цвета из палитры RAL.
    Толщина металла: 0.7, 1.0, 1.5мм.
    В раздел
    Потолочное крепление лотка

    Потолочные крепления лотка.

    Раздел "потолочные крепления лотка", включает :
    • консоли вертикальные опорные КВ3, КВ8, КВ9, КВУ(усиленные), ОВ8-150. Крепятся к потолку или полу.;
    • навесные кронштейны КПЛ. Крепятся к вертикальным опорам.;
    • планки опорные ПЛ. Крепятся на шпильки или к вертикальным опорам.;
    • планки опорные (омега профиль) GD. Крепится на шпильки.;
    • планки опорные (омега профиль) быстрой фиксации GD-В. Крепятся на шпильки.;
    • потолочная консоль (Омега-профиль С-образный) PCS. Крепятся к вертикальным опорам или потолку.;
    • потолочная консоль быстрой фиксации (Омега-профиль С-образный) PCS-B. Крепятся к вертикальным опорам или потолку.;
    • потолочный держатель С-образный PD. Крепятся к потолку.;
    • кронштейн С-образный С. Крепятся к потолку.
    Данные аксессуары производятся из оцинкованной холоднокатанной стали марки - 08ПС. Используется листовая сталь толщиной 1.5-3мм.

    *Возможно производство аксессуаров для чистых помещений, выполненных из нержавеющей стали AISI304 (или других марок).


    В раздел
    Настенное крепление лотка

    Потолочные крепления лотка.

    Раздел "потолочные крепления лотка", включает :
    • Напольно-настенный держатель SP-ND. Крепятся к стене или полу.
    • Настенные консоли SP. Крепятся к вертикальным опорам.
    • Настенные консоли SP-LB быстрой фиксации. Крепятся к вертикальным опорам.
    • Настенный кронштейн K-LPZ. Крепятся к вертикальным опорам.
    • Настенный кронштейн SP. Крепятся к вертикальным опорам.
    • Настенный кронштейн усиленный SPU. Крепятся к вертикальным опорам.
    • Данные аксессуары производятся из оцинкованной холоднокатанной стали марки - 08ПС. Используется листовая сталь толщиной 1.5-3мм.


    *Возможно производство аксессуаров для чистых помещений, выполненных из нержавеющей стали AISI304 (или других марок).

    В раздел
    Напольное крепление лотка

    Напольное крепления лотка.

    Раздел "потолочные крепления лотка", включает :
    • консоли вертикальные опорные КВ3, КВ8, КВ9, КВУ(усиленные), ОВ8-150. Крепятся к потолку или полу.
    • навесные кронштейны КПЛ.Крепятся к вертикальным опорам.;
    • планки опорные ПЛ. Крепятся к вертикальным опорам.;
    • планки опорные (омега профиль) СН. Крепятся к полу;
    • Омега-профиль С-образный GD. Крепятся к полу;
    • Омега-профиль С-образный быстрой фиксации GD-B. Крепятся к полу.
    Данные аксессуары производятся из оцинкованной холоднокатанной стали марки - 08ПС. Используется листовая сталь толщиной 1.5-3мм.

    *Возможно производство аксессуаров для чистых помещений, выполненных из нержавеющей стали AISI304 (или других марок).


    В раздел
    Соединители для лотков
    В раздел
    Прижимы для лотка
    В раздел
    Метизы для фиксации лотка
    В раздел
    Заземление для лотка

    Проводник заземляющий универсальный (медный провод с наконечниками)


    При создании кабельных трасс из лотка, требуется обязательное заземление секций лотка и системы крепления кронштейны, консоли ...
    Система заземления состоит из заземляющего провода и заземляющей медной пластины.

    Сечение заземляющего провода 0,5мм.
    В раздел
    Инструменты для лотка
    В раздел
    На рынке с 2015 года
    Калькулятор расчета трассы Инструкция по монтажу

    Соединитель лотков по дну 100

    Код Сонет
    28186
    Артикул
    СЛД 100
    Производитель
    Эвантер
    Ширина лотка (в мм)
    100
    Бренд
    Эвантер
    Важная информация
    Сертификат Инструкция по монтажу
    Описание
    Калькулятор аксессуаров

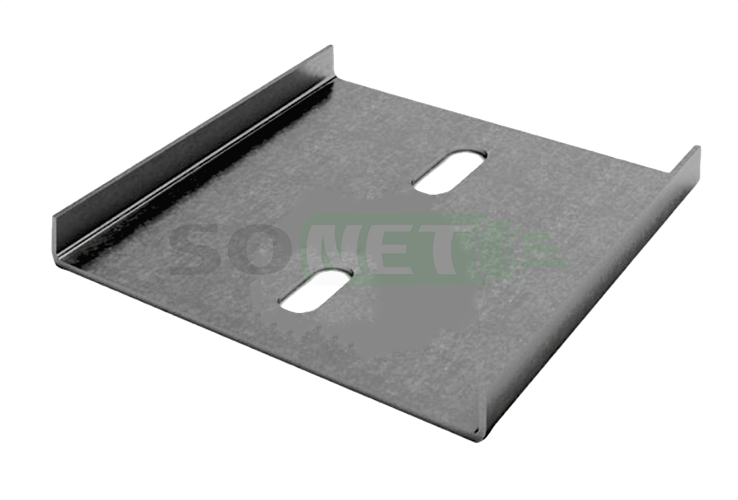

    Соединитель лотков по дну 100. СЛД 100.

    Соединитель лотка по дну шириной 100мм, применятся для соединений прямых секций лотка между собой. За счет П-образной формы, кабельная трасса обладает повышенной прочностью.

    Характеристики:

    Ширина мм (ширина лотка)        100;
    Длина соединителя мм               200;
    Высота борта мм                           50;
    Толщина металла мм                    1.0;
    Вес, кг                                            0.32.
    Калькулятор аксессуаров
    Добавить в спецификацию
    Модельный ряд
    Артикул
    Наименование
    СЛБ 400
    Соединитель лотков боковой 400
    СПУ 200
    Соединительная планка универсальная 40х200*1,5мм
    СЛД 50
    Соединитель лотков по дну 50
    СЛД 100
    Соединитель лотков по дну 100
    СЛД 150
    Соединитель лотков по дну 150
    СЛД 200
    Соединитель лотков по дну 200
    СЛД 300
    Соединитель лотков по дну 300
    FPU
    Соединитель перфорированный (крепеж)
    LPZ-X
    Соединительная планка
    СТУ 100
    Соединительная планка универсальная 40х100*1,5мм
    Обратная связь
    Через данную форму Вы можете задать свои вопросы или сделать заказ.
    Отправить сообщение
    Нажимая на кнопку “Отправить сообщение” Вы соглашаетесь с условиями политики конфиденциальности
