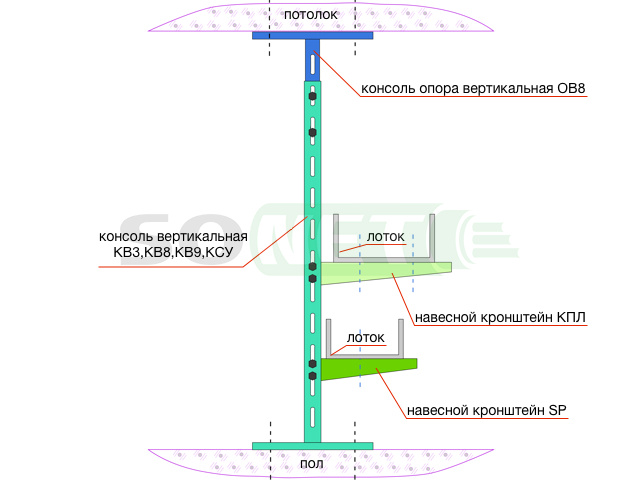

    • консоли вертикальные опорные КВ3, КВ8, КВ9, КВУ(усиленные), ОВ8-150. Крепятся к потолку или полу.;
    • навесные кронштейны КПЛ. Крепятся к вертикальным опорам.;
    • планки опорные ПЛ. Крепятся на шпильки или к вертикальным опорам.;
    • планки опорные (омега профиль) GD. Крепится на шпильки.;
    • планки опорные (омега профиль) быстрой фиксации GD-В. Крепятся на шпильки.;
    • потолочная консоль (Омега-профиль С-образный) PCS. Крепятся к вертикальным опорам или потолку.;
    • потолочная консоль быстрой фиксации (Омега-профиль С-образный) PCS-B. Крепятся к вертикальным опорам или потолку.;
    • потолочный держатель С-образный PD. Крепятся к потолку.;
    • кронштейн С-образный С. Крепятся к потолку.
    Данные аксессуары производятся из оцинкованной холоднокатанной стали марки - 08ПС. Используется листовая сталь толщиной 1.5-3мм.

    *Возможно производство аксессуаров для чистых помещений, выполненных из нержавеющей стали AISI304 (или других марок).


    В раздел
    Настенное крепление лотка

    Потолочные крепления лотка.

    Раздел "потолочные крепления лотка", включает :
    • Напольно-настенный держатель SP-ND. Крепятся к стене или полу.
    • Настенные консоли SP. Крепятся к вертикальным опорам.
    • Настенные консоли SP-LB быстрой фиксации. Крепятся к вертикальным опорам.
    • Настенный кронштейн K-LPZ. Крепятся к вертикальным опорам.
    • Настенный кронштейн SP. Крепятся к вертикальным опорам.
    • Настенный кронштейн усиленный SPU. Крепятся к вертикальным опорам.
    • Данные аксессуары производятся из оцинкованной холоднокатанной стали марки - 08ПС. Используется листовая сталь толщиной 1.5-3мм.


    *Возможно производство аксессуаров для чистых помещений, выполненных из нержавеющей стали AISI304 (или других марок).

    В раздел
    Напольное крепление лотка

    Напольное крепления лотка.

    Раздел "потолочные крепления лотка", включает :

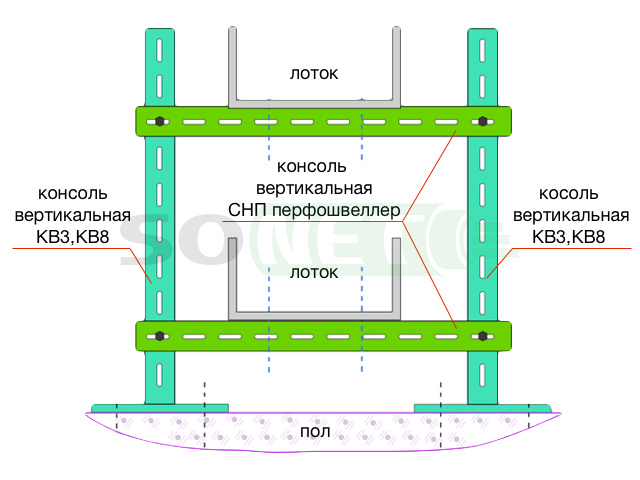

    • консоли вертикальные опорные КВ3, КВ8, КВ9, КВУ(усиленные), ОВ8-150. Крепятся к потолку или полу.
    • навесные кронштейны КПЛ.Крепятся к вертикальным опорам.;
    • планки опорные ПЛ. Крепятся к вертикальным опорам.;
    • планки опорные (омега профиль) СН. Крепятся к полу;
    • Омега-профиль С-образный GD. Крепятся к полу;
    • Омега-профиль С-образный быстрой фиксации GD-B. Крепятся к полу.
    Данные аксессуары производятся из оцинкованной холоднокатанной стали марки - 08ПС. Используется листовая сталь толщиной 1.5-3мм.

    *Возможно производство аксессуаров для чистых помещений, выполненных из нержавеющей стали AISI304 (или других марок).


    В раздел
    Соединители для лотков
    В раздел
    Прижимы для лотка
    В раздел
    Метизы для фиксации лотка
    В раздел
    Заземление для лотка

    Проводник заземляющий универсальный (медный провод с наконечниками)


    При создании кабельных трасс из лотка, требуется обязательное заземление секций лотка и системы крепления кронштейны, консоли ...
    Система заземления состоит из заземляющего провода и заземляющей медной пластины.

    Сечение заземляющего провода 0,5мм.
    В раздел
    Инструменты для лотка
    В раздел
    На рынке с 2015 года
    Калькулятор расчета трассы Инструкция по монтажу

    Консоль вертикальная опорная КВ8, h=1000 мм

    Код Сонет
    27374
    Артикул
    КВ8-1000
    Производитель
    Эвантер
    Бренд
    Эвантер
    Важная информация
    Сертификат Инструкция по монтажу
    Вы недавно смотрели
    Консоль вертикальная опорная КВ9, h=600 мм
    КВ9-500
    Добавить в спецификацию
    Консоль вертикальная опорная КВ9, h=1200 мм
    КВ9-1200
    Добавить в спецификацию
    Консоль вертикальная опорная КВ8, h=300 мм
    КВ8-300
    Добавить в спецификацию
    Описание
    Калькулятор аксессуаров

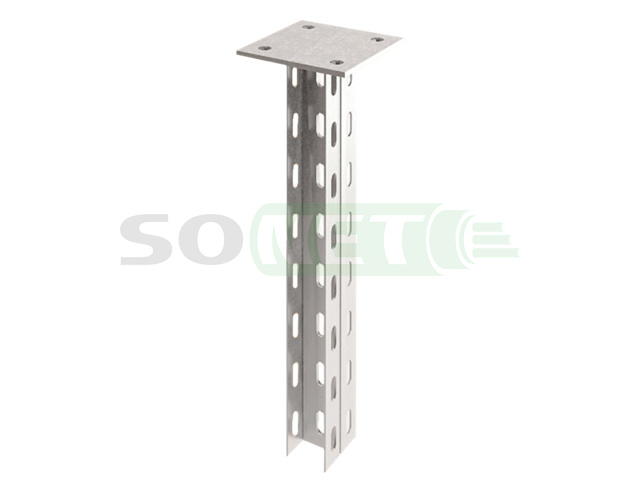

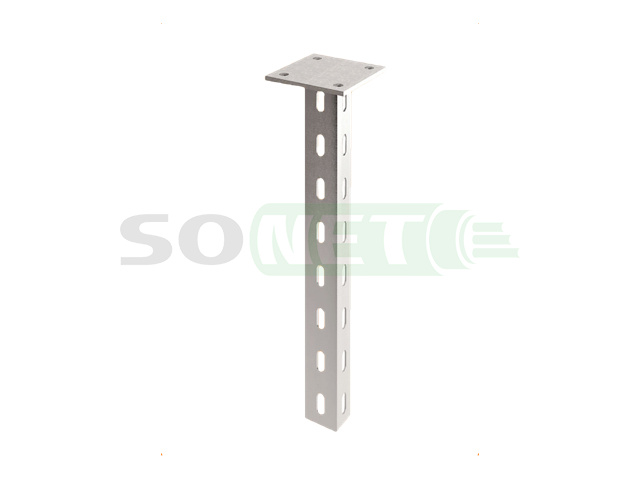

    Консоль вертикальная опорная КВ8-1000, h=1000 мм

    КВ8-1000 – Консоль вертикальная состоит из пятки толщиной 4мм 120х120мм и перфошвеллера ПШв1 45х30мм и толщиной 2мм, на эту опору могут крепятся полки SP, ПЛО.

    Для изготовления опор и консолей вертикальных используется холодокатная оцинкованная малоуглеродистая рулонная сталь марки 08.ПС (ГОСТ14916-80). Их используют при укладке кабельных трасс и изолированных проводов с рабочим напряжением до 1000В. При изготовлении используется унифицированные пятки толщиной 4 мм, и стоечный профиль толщиной 2 мм. Данные элементы несут на себе всю нагрузку кабельной трассы. Высота опор и консолей L может варьироваться от 400 до 3000 мм кратно 50 мм.

    Ассортимент Длина. мм Вес, кг
    КВ8-500 500 1.26
    КВ8-1000 1000 2.12
    КВ8-1500 1500 2.98
    КВ8-2000 2000 3.84
    КВ8-2500 2500 4.71
    КВ8-3000 3000 5.57

    *Возможно производство консолей из нержавеющей стали AISI304 и окраска в любой цвет из палитры RAL.

    Калькулятор аксессуаров
    Добавить в спецификацию
    Модельный ряд
    Артикул
    Наименование
    КВ8-300
    Консоль вертикальная опорная КВ8, h=300 мм
    КВ8-400
    Консоль вертикальная опорная КВ8, h=400 мм
    PD1
    Потолочный держатель С-образный (крепеж)
    GD200
    Планка опорная для подвеса лотка на шпильку (Омега-профиль) 250мм
    GD300
    Планка опорная для подвеса лотка на шпильку (Омега-профиль) 350мм
    GD400
    Планка опорная для подвеса лотка на шпильку (Омега-профиль) 450мм
    GD500
    Планка опорная для подвеса лотка на шпильку (Омега-профиль) 550мм
    PCS100
    Потолочная консоль ( Омега-профиль С-образный) 130мм
    PCS200
    Потолочная консоль ( Омега-профиль С-образный) 230мм
    PCS300
    Потолочная консоль ( Омега-профиль С-образный) 330мм
    КПЛ150
    Навесной кронштейн L=180 мм
    КПЛ200
    Навесной кронштейн L=230 мм
    КПЛ300
    Навесной кронштейн L=330 мм
    КПЛ400
    Навесной кронштейн L=430 мм
    КПЛ500
    Навесной кронштейн L=530 мм
    КПЛ600
    Навесной кронштейн L=630 мм
    ПЛ-150
    Планка опорная L=150 мм
    ПЛ-250
    Планка опорная L=250 мм
    ПЛ-350
    Планка опорная L=350 мм
    ПЛ-450
    Планка опорная L=450 мм
    PCS150
    Потолочная консоль ( Омега-профиль С-образный) 180 мм
    PCS400
    Потолочная консоль ( Омега-профиль С-образный) 430 мм
    КВ3-500
    Консоль вертикальная опорная, h=500 мм
    КВ3-1000
    Консоль вертикальная опорная, h=1000 мм
    КВ3-1500
    Консоль вертикальная опорная, h=1500 мм
    КВ3-2200
    Консоль вертикальная опорная, h=2200 мм
    КВ8-500
    Консоль вертикальная опорная КВ8, h=500 мм
    КВ8-1000
    Консоль вертикальная опорная КВ8, h=1000 мм
    КВ8-1500
    Консоль вертикальная опорная КВ8, h=1500 мм
    КВ8-2000
    Консоль вертикальная опорная КВ8, h=2000 мм
    КВ8-2500
    Консоль вертикальная опорная КВ8, h=2500 мм
    КВ8-3000
    Консоль вертикальная опорная КВ8, h=3000 мм
    КВ9-500
    Консоль вертикальная опорная КВ9, h=600 мм
    КВ9-1000
    Консоль вертикальная опорная КВ9, h=1000 мм
    КВ9-1200
    Консоль вертикальная опорная КВ9, h=1200 мм
    КВ9-2000
    Консоль вертикальная опорная КВ9, h=2000 мм
    КВ9-2500
    Консоль вертикальная опорная КВ9, h=2500 мм
    КВ9-3000
    Консоль вертикальная опорная КВ9, h=3000 мм
    ОВ8-150
    Консоль-опора вертикальная, длиной 150 мм
    КВУ-400
    Консоль вертикальная опорная, усиленная КВУ, h=400 мм
    КВУ-600
    Консоль вертикальная опорная, усиленная КВУ, h=600 мм
    КВУ-1000
    Консоль вертикальная опорная, усиленная КВУ, h=1000 мм
    КВУ-1500
    Консоль вертикальная опорная, усиленная КВУ, h=1500 мм
    КВУ-2000
    Консоль вертикальная опорная, усиленная КВУ, h=2000 мм
    КВУ-2500
    Консоль вертикальная опорная, усиленная КВУ, h=2500 мм
    КВУ-3000
    Консоль вертикальная опорная, усиленная КВУ, h=3000 мм
    ПЛ-650
    Планка опорная L=650 мм
    Обратная связь
    Через данную форму Вы можете задать свои вопросы или сделать заказ.
    Отправить сообщение
    Нажимая на кнопку “Отправить сообщение” Вы соглашаетесь с условиями политики конфиденциальности
