    Планка опорная L=250 мм

    Код Сонет
    27365
    Артикул
    ПЛ-250
    Производитель
    Эвантер
    Бренд
    Эвантер
    Важная информация
    Сертификат Инструкция по монтажу
    Описание
    Калькулятор аксессуаров

    Планка опорная ПЛ-250, L=200 мм

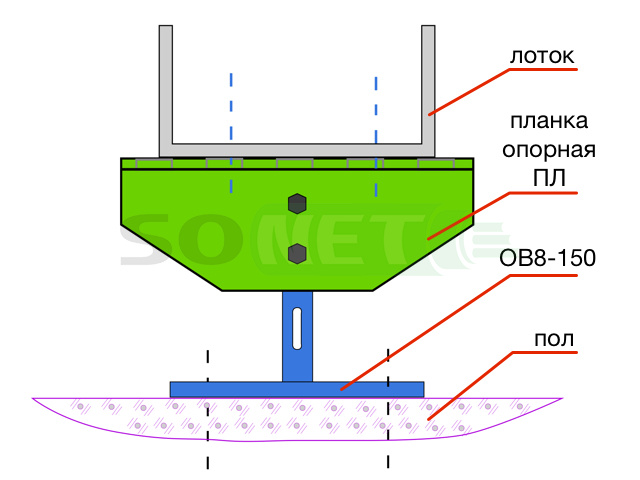

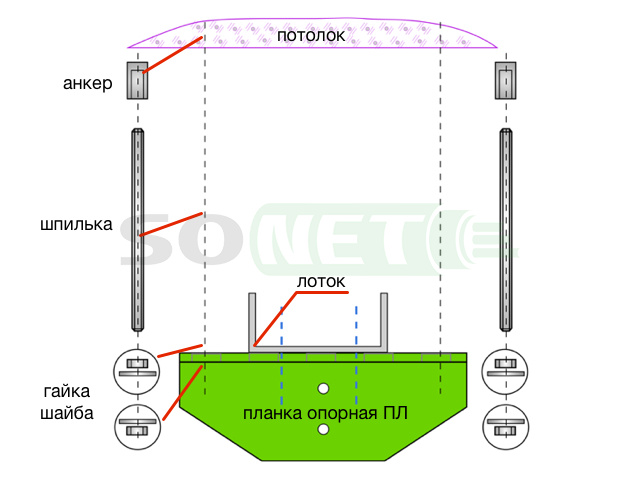

    ПЛ-250 – предназначена для размещения лотка шириной до 200мм. планка опорная устанавливается вертикальные опоры ОВ8-150 или на консоли вертикальные КВ3. Можно закреплять опорную планку на шпильках подвеса. Рекомендуемой областью применения этой планки являются кабельные трассы шириной до 200 мм. Рекомендуемая длина планки на 50мм больше ширины лотка.
    Для изготовления опор вертикальных используется холодокатная оцинкованная малоуглеродистая рулонная сталь марки 08.ПС (ГОСТ14916-80). толщиной 2мм.

    Ассортимент длина, мм Вес, кг
    ПЛ-600 650 1.02
    ПЛ-500
    		 550 0.76
    ПЛ-400
    		 450 0.65
    ПЛ-300
    		 350 0.45
    ПЛ-200
    		 250 0.32
    ПЛ-100
    		 150 0.28

    * Возможно изготовление планки опорной из нержавеющей стали AISI304.
    Калькулятор аксессуаров
    Добавить в спецификацию
    Модельный ряд
    Артикул
    Наименование
    КВ8-300
    Консоль вертикальная опорная КВ8, h=300 мм
    КВ8-400
    Консоль вертикальная опорная КВ8, h=400 мм
    PD1
    Потолочный держатель С-образный (крепеж)
    GD200
    Планка опорная для подвеса лотка на шпильку (Омега-профиль) 250мм
    GD300
    Планка опорная для подвеса лотка на шпильку (Омега-профиль) 350мм
    GD400
    Планка опорная для подвеса лотка на шпильку (Омега-профиль) 450мм
    GD500
    Планка опорная для подвеса лотка на шпильку (Омега-профиль) 550мм
    PCS100
    Потолочная консоль ( Омега-профиль С-образный) 130мм
    PCS200
    Потолочная консоль ( Омега-профиль С-образный) 230мм
    PCS300
    Потолочная консоль ( Омега-профиль С-образный) 330мм
    КПЛ150
    Навесной кронштейн L=180 мм
    КПЛ200
    Навесной кронштейн L=230 мм
    КПЛ300
    Навесной кронштейн L=330 мм
    КПЛ400
    Навесной кронштейн L=430 мм
    КПЛ500
    Навесной кронштейн L=530 мм
    КПЛ600
    Навесной кронштейн L=630 мм
    ПЛ-150
    Планка опорная L=150 мм
    ПЛ-250
    Планка опорная L=250 мм
    ПЛ-350
    Планка опорная L=350 мм
    ПЛ-450
    Планка опорная L=450 мм
    PCS150
    Потолочная консоль ( Омега-профиль С-образный) 180 мм
    PCS400
    Потолочная консоль ( Омега-профиль С-образный) 430 мм
    КВ3-500
    Консоль вертикальная опорная, h=500 мм
    КВ3-1000
    Консоль вертикальная опорная, h=1000 мм
    КВ3-1500
    Консоль вертикальная опорная, h=1500 мм
    КВ3-2200
    Консоль вертикальная опорная, h=2200 мм
    КВ8-500
    Консоль вертикальная опорная КВ8, h=500 мм
    КВ8-1000
    Консоль вертикальная опорная КВ8, h=1000 мм
    КВ8-1500
    Консоль вертикальная опорная КВ8, h=1500 мм
    КВ8-2000
    Консоль вертикальная опорная КВ8, h=2000 мм
    КВ8-2500
    Консоль вертикальная опорная КВ8, h=2500 мм
    КВ8-3000
    Консоль вертикальная опорная КВ8, h=3000 мм
    КВ9-500
    Консоль вертикальная опорная КВ9, h=600 мм
    КВ9-1000
    Консоль вертикальная опорная КВ9, h=1000 мм
    КВ9-1200
    Консоль вертикальная опорная КВ9, h=1200 мм
    КВ9-2000
    Консоль вертикальная опорная КВ9, h=2000 мм
    КВ9-2500
    Консоль вертикальная опорная КВ9, h=2500 мм
    КВ9-3000
    Консоль вертикальная опорная КВ9, h=3000 мм
    ОВ8-150
    Консоль-опора вертикальная, длиной 150 мм
    КВУ-400
    Консоль вертикальная опорная, усиленная КВУ, h=400 мм
    КВУ-600
    Консоль вертикальная опорная, усиленная КВУ, h=600 мм
    КВУ-1000
    Консоль вертикальная опорная, усиленная КВУ, h=1000 мм
    КВУ-1500
    Консоль вертикальная опорная, усиленная КВУ, h=1500 мм
    КВУ-2000
    Консоль вертикальная опорная, усиленная КВУ, h=2000 мм
    КВУ-2500
    Консоль вертикальная опорная, усиленная КВУ, h=2500 мм
    КВУ-3000
    Консоль вертикальная опорная, усиленная КВУ, h=3000 мм
    ПЛ-650
    Планка опорная L=650 мм
    Обратная связь
    Через данную форму Вы можете задать свои вопросы или сделать заказ.
    Отправить сообщение
    Нажимая на кнопку “Отправить сообщение” Вы соглашаетесь с условиями политики конфиденциальности
